Установка позволяет повысить эффективность производства и обеспечить стабильное качество высокочастотных (СВЧ) компонентов для телекоммуникационного оборудования.
Ранее в России не существовало автоматизированных комплексов для настройки СВЧ-фильтров — устройств, которые отсекают лишние сигналы и обеспечивают электромагнитную совместимость, то есть возможность одновременной работы множества радиоустройств без взаимных помех. Вся работа выполнялась вручную регулировщиками радиоэлектронной аппаратуры.

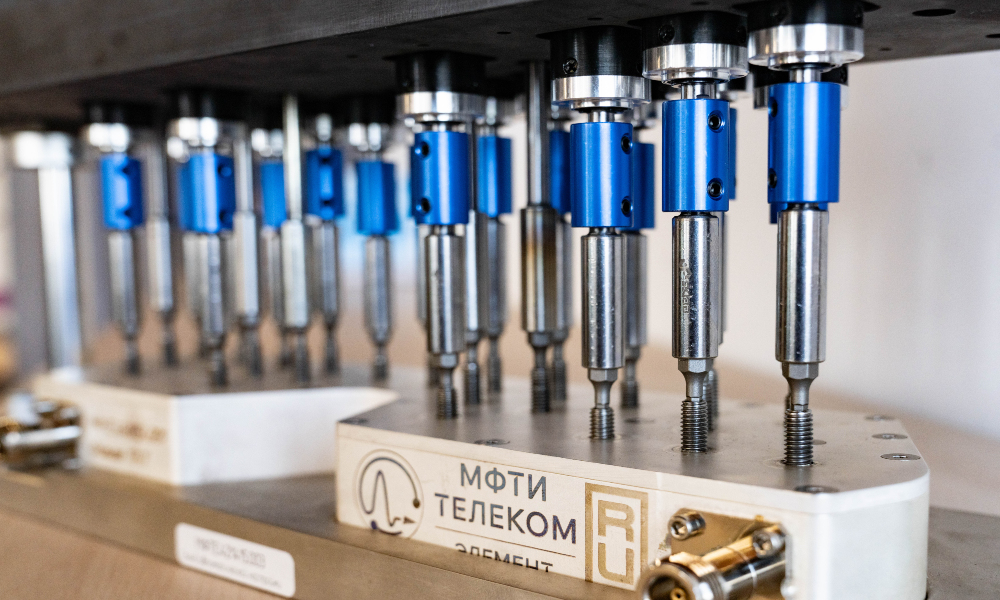

Для решения этой проблемы был создан стенд автоматизированной настройки фильтров. Технологию можно использовать для настройки резонансных СВЧ-устройств, таких как фильтры, дуплексеры, волноводные и коаксиальные устройства. Разработку представила компания «МФТИ Телеком» — совместное предприятие МФТИ и ПАО «Элемент»
Ключевая особенность решения — использование алгоритма настройки на основе нечёткой логики. Такой подход обеспечивает устойчивость к механическим люфтам и исключает необходимость обратной связи по положению винтов, что упрощает конструкцию и повышает надёжность процесса. Стенд способен выполнять настройку ранее незнакомого фильтра примерно за три часа, при этом последующие аналогичные изделия настраиваются в среднем за 25 минут. Для сравнения: при ручной настройке этот процесс занимает не менее восьми часов.
Высокая точность, по данным разработчиков, достигается за счёт дискретного управления приводами с минимальным шагом до 0,13°, что в сочетании с алгоритмической обработкой обеспечивает стабильность и повторяемость параметров фильтров в производстве.
Решение реализовано на базе отечественного микроконтроллера К1921ВГ015 и работает в связке с векторным анализатором цепей. В текущей конфигурации устройство выполняет настройку фильтра диапазона n3 с полосой пропускания 1710–1785 МГц, содержащего 23 настроечных винта.
Стенд может быть адаптирован для настройки фильтров других диапазонов частот при сохранении координатной структуры расположения винтов. Предложенный подход также позволяет создавать стенды для фильтров с любым количеством настроечных элементов.
